Este articulo aplica para los modelos: 6K y 10K Serie Atlas.
En este articulo vamos a presentar la manera correcta de realizar las conexiones en su Atlas.

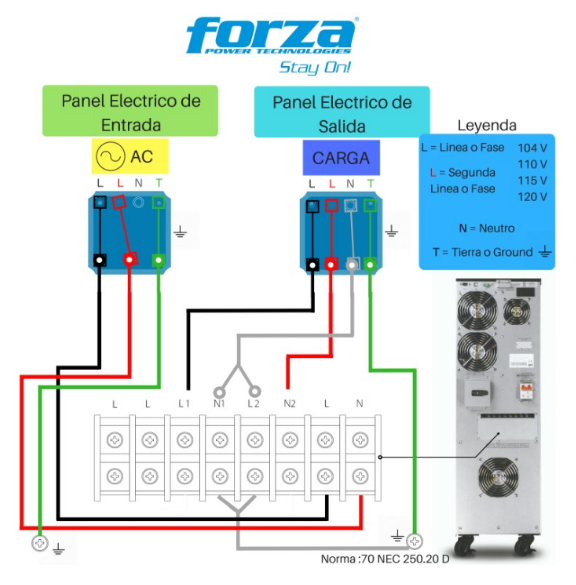

Desde el Panel eléctrico de 220 voltios de dos polos, que se encuentra a la mano izquierda, entramos al bloque de terminales del UPS 6k ó 10k. Esto lo haremos con las dos líneas o fases de color negro y rojo, estas se conectarán a los tornillos (L y N). Igual haremos con la línea de tierra o color verde, está la conectaremos al tornillo de tierra del chasis del UPS.
Desde el puente o unión entre N1 y L2 del bloque de terminales en color gris, lo conectamos al otro tornillo de tierra en el Chasis. Y desde este tornillo o punto de tierra conectamos la línea que va hacia el Panel Eléctrico de salida o punto de conexión de tierra en el Panel.
Desde (N1 y L2) del bloque de terminales, se saca otra línea, y la enviamos hacia la posición del Neutro en el Panel de salida, esta también está en color gris.
Ahora las fases o líneas de corriente color negro y rojo (L1 y N2), se conectarán al Panel Eléctrico de salida.
Puede ver la imagen de las conexiones debajo:
