El siguiente articulo aplica para los modelos mostrados a continuacion:
UPS Online: Elipse (EL-6K, EL-10K).
Algunos de nuestros modelos estan mal etiquetados en la Entrada / Salida del equipo.

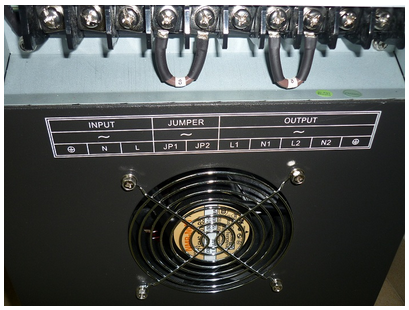

Tal como muestra la siguiente imagen el equipo muestra en la Entrada conexion para N (Neutro) y L (Fase o Linea), lo cual da entender que es un equipo monofasico.
Tambien muestra en la Salida N1 y L2 , lo cual esta incorrecto ya que ambos son Neutro como se puede deducir por el Jumper que los une.

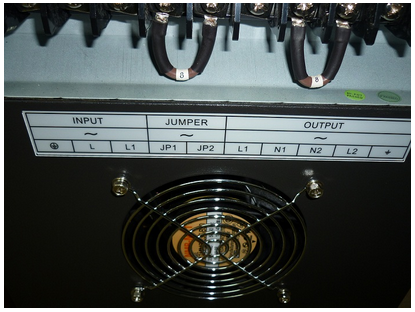

Dicha etiqueta esta incorrecta , de hecho el equipo es Bifasico y necesita dos Fases (L y L1) para funcionar correctamente. Tal como se puede apreciar en la etiqueta correjida el UPS Utiliza de Entrada dos fases (L y L1) dentro del rango. Cualquier conexion de entrada 208, 220 , 230 , 240 V es aceptable para el equipo.
El equipo no necesita ni utiliza Neutro en la Entrada solo la conexion a Tierra. El Nuetro de Salida es brindado por el Transformador Interno.
En la Salida se puede ver que se corrijio el Neutro N1 y N2. Por lo tanto entre L1 y N1 (L2 y N2) hay 120V y Entre L1 y L2 hay 240V por defecto.
El equipo no necesita ni utiliza Neutro en la Entrada solo la conexion a Tierra. El Nuetro de Salida es brindado por el Transformador Interno.
En la Salida se puede ver que se corrijio el Neutro N1 y N2. Por lo tanto entre L1 y N1 (L2 y N2) hay 120V y Entre L1 y L2 hay 240V por defecto.
Tomar esto en cuenta al momento de conectar su UPS a la acometida electrica.
