Elipse: Conexion en Paralelo

El siguiente articulo aplica para los modelos mostrados a continuacion:

UPS Online: Elipse (EL-6K, EL-10K).



En este articulo, explicaremos mas a fondo como conectar el EL-6K / EL-10K en modo paralelo.



La conexion en Paralelo consiste de dos partes:

* Conexion Electrica (con las linease de voltaje)
* Conexion de Datos (con el cable paralelo).


El maximo de UPS que puede conectar en paralelo es 3, asi que esta conexion le permite tener redundancia de N+1 ( usando 2 UPS) y N+2 (Usando 3 UPS).

El mismo tiene sumatoria de amperajes y de capacidad por lo tanto:

6K:

6K + 6K = 12Kva (60 amps)

6K + 6K + 6K = 18Kva (90 amps)

10K:

10K + 10K = 20Kva (100 amps)

10K + 10K + 10K = 30Kva (150 amps)


Siga los pasos para conectar su UPS en modo paralelo:




1. Asegurese de que cada UPS funcione de manera correcta en modo Unitario.

2. Conecte la entrada y salida acorde a las imagenes , La entrada de cada UPS debe de unirse con la entrada del otro UPS, por ejemplo las Fases de Entrada L y L1 del UPS 1 deben de ir conectadas a la Fase L y L1 del UPS 2, los mismos pueden llegar a un cable en comun que luego va a el Panel de Entrada Principal.

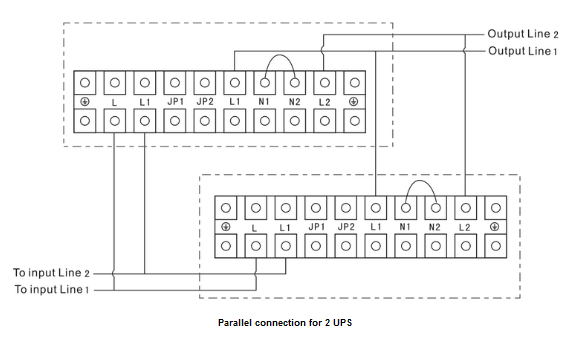

Conexion Electrica para 2 UPS en paralelo

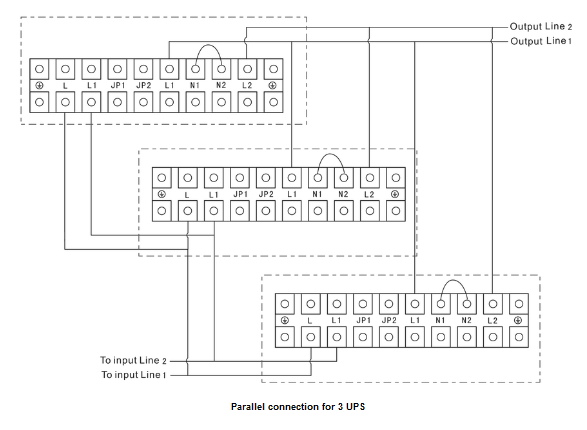

Conexion Electrica para 3 UPS en paralelo

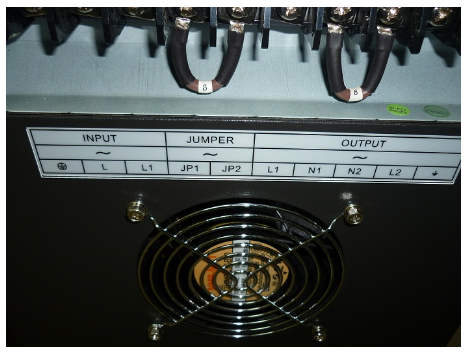

3. Desconecte el jumper JP1 - JP2 de TODOS los UPS.

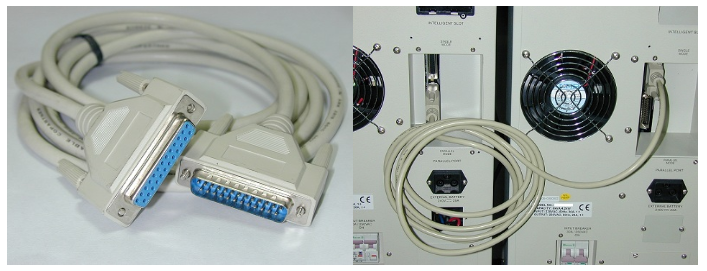

4. Conecte el cable paralelo de data de 25 pines. Recomendado: Cable paralelo DB-25 macho/hembra.

Nota: No importa la entrada y salida mientras los UPS esten conectados entre ellos.

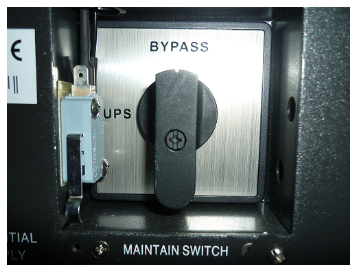

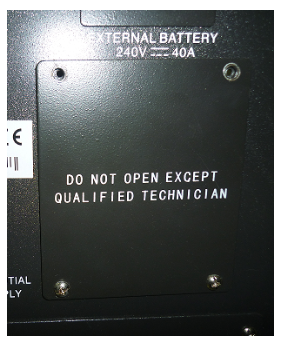

5. Abra el Switch de Mantenimiento y cambie el switch de UPS a Bypass.



6. Encienda cada UPS y asegurse de que funcionen en modo Inverter, esto lo puede hacer encendiendo los UPS sin subir el Breaker de las baterias.



7. Mida el voltaje entre JP1 y JP2 de cada UPS , no debe haber mas de 1V .

8. Mida el voltaje entre JP2 y JP2 entre cada UPS, no debe haber mas de 5V. (Ej: JP2 del UPS 1 y JP2 del UPS 2)

9. Apague el UPS y cambie el switch de Bypass a UPS. Cierre la tapa del switch de otros modo permanecera en modo Bypass.

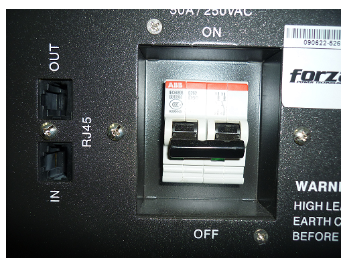

10. Encienda el UPS y el breaker de las baterias.
