Como conecto mi Inversor? *NUEVO*

Este articulo aplica para los modelos: FIV series.

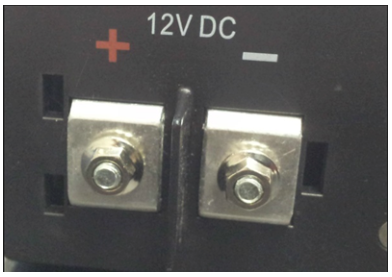

Este equipo cuenta con dos modos: Modo UPS y modo Inverter. Al igual que posee dos formas de carga: en 10 Amperios y en 20 Amperios. El conector de este inversor esta en la parte trasera del equipo (Ver imagen).




Para el FIV-1500 / 750W:

Esta imagen nos muestra como debemos conectar las baterias externas a este inversor FIV-1500:



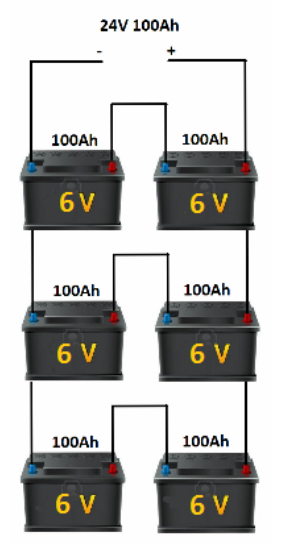

Conexion Paralela usando baterias de 6V en modo serie
(Brinda 12V en cada arreglo)

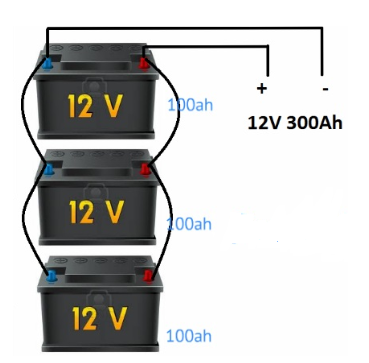

Conexion en Paralelo con baterias de 12V



Para el FIV-3000 / 1500W:

Esta imagen nos muestra como debemos conectar las baterias externas a este inversor FIV-3000:

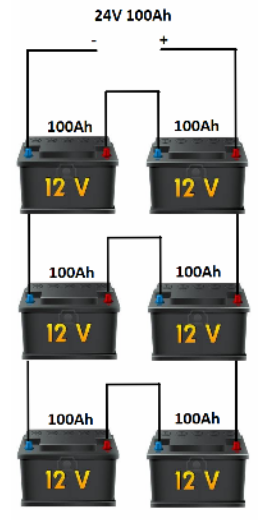

Conexion Paralela usando baterias de 12V en modo serie
(Brinda 24V en cada arreglo)

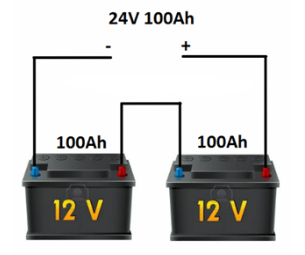

Conexion en Paralelo con baterias de 12V (Un arreglo)




Hay que tener en cuenta que en una conexion paralela el voltaje se mantiene, sin embargo se suman las corrientes de ambas baterias. En modo serial, se suman los voltajes y la corriente se mantiene igual al valor que posee cada bateria.

Tambien, la corriente inicial de carga sera desde los 10A para usar el inversor.


¿Cuál es la diferencia entre el Modo UPS y el Modo Inverter?


En "Modo UPS", el Invertex dará salida normal (o salida en modo AC). Y cuando se vaya la energía, el Invertex se cambiará a "Modo Batería"; dando respaldo a los componentes.

En "Modo Inverter", el Invertex puede ser conectado a las baterías sin necesidad de tener energía.
